等離子原理及工藝介紹

工作原理

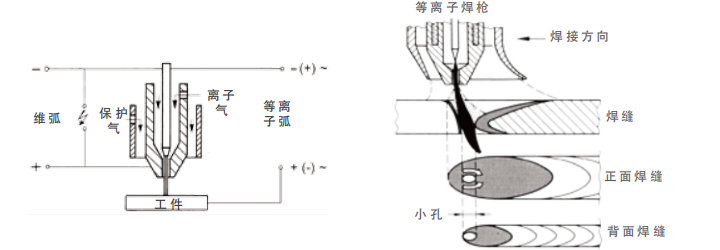

電極與工件之間的電弧，通過(guò)焊槍的特殊壓縮結(jié)構(gòu)，形成穩(wěn)定的等離子壓縮電弧，對(duì)工件進(jìn)行熔化，以獲得較大熔深的一種弧焊工藝方法，通常分轉(zhuǎn)移電弧和非轉(zhuǎn)移電弧及混合電弧三種類(lèi)型，常用為轉(zhuǎn)移電弧工藝。

工藝介紹

等離子氣體一般為純氬氣，具有較好的電離能力和電弧穩(wěn)定效果。保護(hù)氣根據(jù)材料的不同進(jìn)行選配。

不銹鋼焊接采用95-97%Ar+3-5%H2 ，鈦鋯等稀有金屬采用高純氬，碳鋼采用純氬或氬加氦混合氣體。選擇等離子工藝方法的原則根據(jù)工件厚度和材料決定。

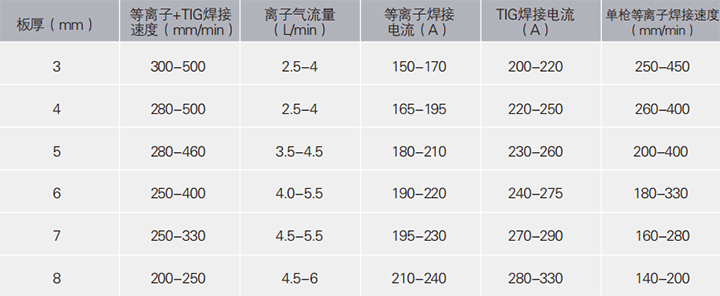

工藝特點(diǎn)

·穿透能力強(qiáng)，8mm以下板厚無(wú)須幵坡□，大大減少了焊前準(zhǔn)備時(shí)間;

·電弧能量集中，焊接熱影響區(qū)小，焊接變形量小;

·焊接速度快，等離子比手工氬弧焊提高4-5倍工作效率;

·卓越的焊縫質(zhì)量重現(xiàn)性;

·弧柱剛性大，采用小孔效應(yīng)，可以實(shí)現(xiàn)穩(wěn)定的單面焊雙面成型的焊縫;

·電極縮在噴嘴內(nèi)，不易污染和燒損，電極使用壽命長(zhǎng)，焊縫缺陷少;

·焊接質(zhì)量好，可焊材料多;

·等離子電弧具有良好的可控性和調(diào)節(jié)性能。
